TUTORIAL - dicas em como configurar uma pequena rede



Dicas como fazer e configurar uma pequena rede domestica ou de micro empresa, sem lenga lenga.

Por que instalar uma rede:
A principio se instala uma rede visando compartilhar arquivos e Internet, você também pode utilizar deste recurso para jogar com outras pessoas ligadas a sua rede.

Saindo deste principio você ira precisar dos seguintes equipamentos:

HUB / SWITCH (sendo para rede domestica, não e necessário um equipamento de marca, mas tenha preferência ao switch, pois ele ao invés de ter a taxa de transferência de 10mb, terá ate 100mb), tipo encore, ja da para brincar, sem gastar.
PLACA DE REDE (se for genérica de preferência a realtek)
CABOS
MODEM (caso queira compartilhar a Internet)
FIREWAL (no caso de banda larga), no caso de free pode ser o zonealarm
S.O. (Windows) neste caso, mas você poderá optar pelo linux, se assim desejar.

equipamentos/rede wireless, vide pagina 4

Comandos em DOS,
ipconfig /?→ ira mostrar a configuração da sua rede e as opções disponiveis
ipconfig /renew → ira fornecer um novo ip para o seu pc
ping xxx.xxx.x.x → ira mostrar se o pc com o ip digitado esta recebendo ou não dados (bem genérico), tipo ping 192.168.0.5 → se o pc com este ip estiver conectado ira receber os pacotes enviados pelo o pc original.



1º alem de possuir os cabos, você terá que grimpa-los da forma adequada:

Como podem observar o cabo PC - PC tem pontas diferentes, ou seja, cada ponta terá seu padrão especifico para ser grimpado, outra coisa, existem varias formas de se grimpar um cabo, pois na realidade a conexão 10/100 não utiliza todos os fios do cabo cat. 5, por tanto, não se preocupem se por um acaso voce tiver um cabo pronto com outro tipo de sequencia.
existe um adaptador, para se utilizar 1 unico cabo, para conectar 2 pc's.

HUB – PC
Br/verd
Verde
Br/lar
Azul
Br/az
Laranja
Br/mar
Marrom

HUB - HUB
Br/verd
Verde
Br/lar
Br/az
Azul
Laranja
Br/mar
marrom

PC - PC ou cross
Br/verd / br/lar
Verde / laranja
Br/lar / br/verd
Br/az / br/az
Azul / azul
Laranja / verde
Br/mar / br/mar
Marrom / marrom

Para você poder compartilhar a net em sua casa, poderá optar por 2 opções, ligar a net no seu pc e depois o seu pc ao HUB, ou transformar seu MODEM em um roteador, para isto, e necessário consultar outros tópicos sobre este assunto.

embora seja um topico de pequenas redes, voce podera colocar seus pc's em andares diferentes, ai surge a questao de quantos metros o pc devera estar do meu hub?
a principio, um cabo categoria 5, o mais comum encontrado por ai, tem a capacidade " " de levar o sinal ate 100 metros, mas lembre-se isto em condições perfeitas, sem interferencias externas.
existem outros tipos de cabos blindados, que conseguem levar o sinal ate 150 metros, mas o preferivel, neste caso e ligar o cabo a um hub ou um amplificador de sinal, e dai proceguir o caminho ate o seu pc.
aconselho neste caso comprar equipamentos de marca, tipo 3com.
lembre-se o cabo nao deve ficar esposto ao tempo, eu tenho uma rede que a maioria dos pc's fica em outro andar e o cabo passa pela parede, neste caso, alem de coloca-lo em um duto de energia proprio, revesti o duto com um material termico, para evitar aquecimento e entemperes da natureza.

Os usuários mais avançados irão perceber que em alguns pontos listados a seguir irão fazer a mesma coisa de modo diferente, mas para um usuário principiante, se seguir passo a passo este esquema terá garantido o funcionamento de sua rede.

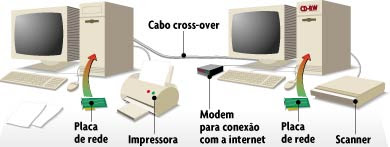

Com os cabos todos prontos, ligar o MODEM ao PC1, pela placa de rede 1, outro cabo ligado a placa de rede 2 ira ligar ao HUB, perceba que o PC1 terá 2 placas de rede.
Depois ligue todos os outros PC’s ao hub.


Pronto, a 1ª parte esta pronta ou seja, a parte física da sua rede, agora falta você configurar a sua rede na parte lógica, através do Windows xp ou qual quer outra versão, mas ai será necessário outro software, tipo ics (Internet connection sharing)

voce tambem podera usar outros software's, como o wingate

O PC1 estará neste caso sendo utilizado como HOST ou servidor, para acessar a Internet terá que ligar 1º este pc, inclusive e este pc que ira distribuir os ip’s aos outros pc’s. Se você por um acaso ligar 1º o PC2, este poderá sair da sua rede momentaneamente, pois poderá ter um outro ip, diferente ao autorizado para compartilhar a sua rede domestica, se isto ocorrer, e só entrar no prompt do DOS e digitar ipconfig /renew, isto fará que seu pc receba um novo ip valido, o pc também após um certo tempo ira renovar seu ip com o servidor, ou se você reiniciar o pc.

No PC1 entre em painel de controle / sistema / nome do computador
Para cada pc você ira escolher um nome, tipo PC1, 2, 3,etc... ou casa1, 2,...
Entre em alterar e digite o nome escolhido e informe em qual grupo de trabalho estará a sua rede, tipo casa, home, loja, etc....., Este nome de grupo será igual para todos os pc’s de sua rede.
Depois de reiniciar o pc, entre em ID de rede e lembre-se de deixar o seu pc em um grupo e não em um domínio, o grupo será o mesmo já informado.

No PC1 entre em conexões de rede e clique na conexão para da net, e entre em propriedades, na opção rede, deixe ativado o protocolo tcp/ip e agendador de pacotes.
Em avançado, desabilite o fire do winxp e marque a opção de permitir que outros usuários se conectem, colocando rede local.
Na conexão da sua rede interna, marque todas as opções do geral e em autenticação, deixe permitir e autenticar marcados e utilize a opção smartcard, no geral entre em tcp/ip e em propriedades, neste campo você ira mostrar o ip para a sua rede, deixando com o ip fixo, tipo 192.168.0.1 / 255.255.255.0 e se quiser ainda poderá informar um gateway padrão, tipo 192.168.0.100, lembre-se de desativar o fire do xp.
Na conexão para a net, faça a mesma coisa, só que você ira deixar o ip automaticamente e só deixara marcado as opções de agendador e tcp/ip marcados.
Como você viu, embora tenha somente 2 placa de rede, irão aparecer depois 3 conexões, 2 das placas e uma que será a conexão da net, que ira aparecer acima das conexões das suas placas.

Entre no seu fire e deixe o nível de segurança em médio, opção fire/main, inclua na opção fire/zones a sua rede local.

Entre em conexões de rede / meus locais de rede e configurar uma rede domestica e vá avançando verificando se o nome do pc e nome do grupo estão corretos.

nao se esqueça, se vc ta querendo compartilhar a net, vc tera q fazer isto, ou seja ja com a conexão criada no pc1, vc devera clicar sobre a conexão com o botao direito e ativar o compartilhamento

Faça a mesma coisa nos demais pc’s, só que nos demais ao invés de você informar o ip da sua placa, vai deixar o ip automático (dinâmico), entre no pronpt e de o ipconfig /renew e ping o seu PC1, para verificar se esta tudo ok.
